TC Skeleton Oil Seal (FKM) | Standard / Custom Sizes

TC Skeleton Oil Seal (FKM) | Standard / Custom Sizes
  • TC Skeleton Oil Seal (FKM) | Standard / Custom Sizes
  • TC Skeleton Oil Seal (FKM) | Standard / Custom Sizes

Short Description:

Source high-performance TC FKM skeleton oil seals in bulk. Temperature range -20°C to 250°C. Standard & custom sizes available with fast global shipping. As a leading factory, we offer high-temperature...


  • Material: Metal iron shell + FKM/Fluororubber
  • Temperature: -20°C to 250°C

Product Detail

Product Tags

Product overview

Source high-performance TC FKM skeleton oil seals in bulk. Temperature range -20°C to 250°C. Standard & custom sizes available with fast global shipping. As a leading factory, we offer high-temperature & chemical-resistant FKM seals. Get a free quote & OEM catalog!

Key parameters

Parameter Value
Material Metal iron shell + FKM/Fluororubber
Performance For sealing in environments with oil and dust;
maximum pressure: 0.03 MPa {0.3 kgf/cm²}
Temperature range: -20°C to 250°C
Function A rotary shaft seal (often referred to as an oil seal) is a critical sealing component for rotating shafts. Its primary function can be summarized as “blocking and allowing”—specifically: · Preventing leakage: It effectively contains lubricants—such as engine oil, gear oil, or grease—within the bearing housing, preventing them from leaking out along the shaft. This protects equipment from damage due to a lack of lubrication and helps maintain a clean operating environment. · Preventing ingress: Acting as a “gatekeeper,” it blocks external contaminants—such as dust, dirt, sand, or water—from entering the bearing housing, thereby preventing premature failure of bearings or gears caused by abrasive wear. The key to achieving an effective dynamic seal lies in the rubber sealing lip. Once installed, this lip presses firmly against the surface of the high-speed rotating shaft, creating an extremely thin oil film. This film serves a dual purpose: it ensures a tight seal while preventing the lubricant from being completely wiped away, thereby maintaining an optimal balance between lubrication and sealing during long-term operation.

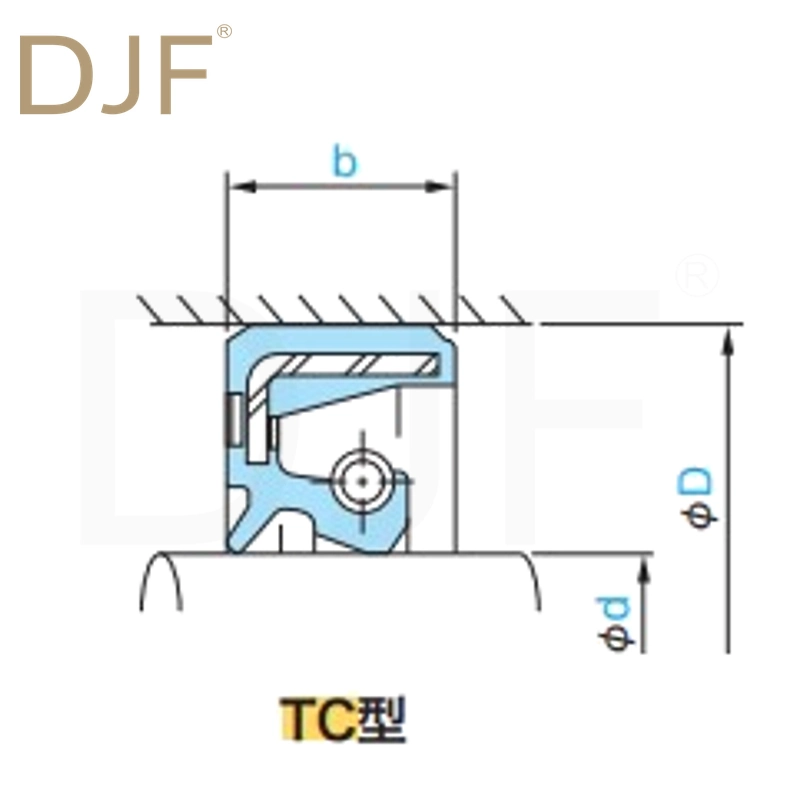

Available sizes

3133 size(s) recorded for this profile. Dimensions in millimetres unless noted otherwise.

Inner Diameter Outer Diameter Height Inner Diameter Outer Diameter Height Inner Diameter Outer Diameter Height Inner Diameter Outer Diameter Height Inner Diameter Outer Diameter Height Inner Diameter Outer Diameter Height
5 12 5 25 62 10 38 72 8 53 63 7 80 95 10 135 175 15
6 10 3 25 62 12 38 74 10 53 72 10 80 95 12 135 180 15
6 14.5 4 25 62 7 38 75 10 53 72 8 80 95 8 135 190 12
6 15 4 25 62 8 38 75 8 53 75 12 80 96 7.5 135 190 15
6 15 5 25 65 10 38 80 10 53 80 10 80 96 9 135 192 16
6 16 5 25 70 10 38 80 12 53 80 12 80 98 10 135 215 15
6 16 7 25 72 10 38 80 8 54 68 10 800 864 25 140 160 10
6 19 7 25 72 7 38 85 10 54 68 8 81 127 11.5 140 160 12
6 20 6 25 72 8 38 85 12 54 70 10 82 100 10 140 160 13
6 22 7 25 80 10 38.1 50.8 6.35 54 70 12 82 100 12 140 160 14
7 24 7 25.4 38.1 6.35 38.1 57.15 9.53 54 70 8 82 100 8 140 160 15
8 14 5 25.4 44.6 6.4 38.1 60.33 7.9 54 72 10 82 105 10 140 165 12
8 15 5 26 35 7 38.1 63.5 9.53 54 72 8 82 105 12 140 165 13
8 16 5 26 37 7 39 50 7 54 73 10 82 105 13 140 165 15
8 16 6 26 37.5 6 39 51 10 54 73 8 82 110 10 140 167 12
8 16 7 26 38 8 39 59 8 54 73 9.5 82 110 12 140 170 10
8 18 5 26 40 8 39 62 10 54 74 10 82 110 13 140 170 12
8 18 7 26 42 10 39 72 8 54 75 10 82 120 13 140 170 13
8 19 7 26 42 7 40 47 4 54 75 8 82 130 10 140 170 14
8 20 5 26 42 8 40 48 4 54 76 8 82 160 13 140 170 15
8 20 7 26 42 9 40 48 5 54 76 9.5 82 160 15 140 170 16
8 22 5 26 47 10 40 50 10 54 80 12 82.5 105 12 140 175 12
8 22 7 26 47 9 40 50 4 54 81 10 82.5 111.3 12.5 140 175 15
8 22 8 26 48 10 40 50 5 54 82 10 83 100 9 140 175 16
8 24 7 26 50 10 40 50 7 54 85 10 83 103 8 140 180 12
8 25 7 27 35 7 40 50 8 54 90 10 83 105 12 140 180 13
8 25 8 27 37 10 40 52 10 55 100 10 83 108 10 140 180 14
9 18 7 27 37 4 40 52 12 55 100 12 83 110 12 140 180 15
9 20 7 27 37 5 40 52 5 55 100 8 83 94 5 140 180 16
9 22 7 27 37 7 40 52 6 55 110 10 83 97 7 140 185 15
9.2 14.2 2.7 27 38 6 40 52 7 55 110 12 84 100 10 140 185 16
10 14 3 27 38 7 40 52 7.4 55 120 10 84 100 13 140 190 12
10 15 4 27 40 10 40 52 8 55 120 12 84 104 10 140 190 12/17Metal casing
10 16 4 27 40 5 40 52 9 55 65 10 84 105 12 140 190 15
10 16 5 27 40 7 40 53 7 55 65 12 84 94 5 140 200 12
10 17 5 27 40 8 40 53 8 55 65 5 84 96 9 140 210 15
10 18 5 27 42 7 40 54 10 55 65 7 84 97 9 140 215 15
10 18 6 27 43 7 40 54 6 55 65 8 85 100 10 140 230 15
10 18 8 27 43 8 40 54 7 55 65 9 85 100 12 140 250 15
10 19 4 27 43 9 40 54 8 55 67 10 85 100 6 142 155 6.5
10 19 7 27 47 7 40 55 10 55 68 10 85 100 8 142 168 16
10 20 5 27 56 7 40 55 12 55 68 12 85 102 12 143 184 15
10 20 6 27 72 9.5 40 55 5 55 68 6 85 102 13 144 175 15
10 20 7 28 35 5 40 55 6 55 68 7 85 103 8 145 160 12
10 21 5 28 35 7 40 55 7 55 68 8 85 105 10 145 165 12
10 22 5 28 36 6 40 55 8 55 70 10 85 105 12 145 165 13
10 22 6 28 37 7 40 55 9 55 70 12 85 105 13 145 170 12
10 22 7 28 37 8 40 56 10 55 70 7 85 105 8 145 170 13
10 22 8 28 38 7 40 56 12 55 70 8 85 110 10 145 170 15
10 24 7 28 40 10 40 56 7 55 70 9 85 110 12 145 175 12
10 25 10 28 40 5 40 56 8 55 72 10 85 110 13 145 175 13
10 25 5 28 40 6 40 57 10 55 72 12 85 110 14 145 175 14
10 25 7 28 40 7 40 57 7 55 72 7 85 110 15 145 175 15
10 26 7 28 40 8 40 58 10 55 72 8 85 110 7 145 175 16
10 30 10 28 41 7 40 58 11 55 72 9 85 110 8 145 180 10
10 30 7 28 42 10 40 58 12 55 73 10 85 111 10 145 180 12
10 35 8 28 42 6 40 58 6 55 73 12 85 115 10 145 180 13
11 17 4 28 42 7 40 58 7 55 73 8 85 115 12 145 180 15
11 21 7 28 42 8 40 58 8 55 74 10 85 115 13 145 185 15
11 21 8 28 43 7 40 59 5.5 55 75 10 85 120 10 145 185 16
11 22 7 28 43 8 40 60 10 55 75 12 85 120 12 145 190 14
11 25 7 28 44 7 40 60 12 55 75 8 85 120 13 145 190 15
12 18 3 28 45 10 40 60 5 55 75 9 85 120 15 145 190 16
12 18 5 28 45 7 40 60 6 55 76 10 85 125 10 145 230 16
12 20 5 28 45 8 40 60 7 55 76 12 85 125 12 145 230 17
12 20 6 28 46 10 40 60 8 55 78 10 85 125 13 148 170 15
12 20 7 28 46 6 40 60 9 55 78 12 85 127 13 150 170 12
12 21 4 28 46 8 40 61 10 55 78 8 85 130 10 150 170 15
12 21 5 28 47 10 40 61 8 55 78 9 85 130 12 150 172 15
12 22 4 28 47 11 40 62 10 55 80 10 85 130 13 150 175 12
12 22 5 28 47 5 40 62 11 55 80 12 85 133.3 11.5 150 175 15
12 22 6 28 47 7 40 62 12 55 80 13 85 140 12 150 178 13
12 22 7 28 47 8 40 62 14 55 80 5 85 140 13铁 150 180 10
12 22 8 28 48 10 40 62 6 55 80 8 85 150 12 150 180 12
12 22 9 28 48 7 40 62 7 55 82 10 85 150 14 150 180 13
12 24 4 28 48 8 40 62 8 55 82 12 85 160 13 150 180 14
12 24 4.5 28 50 10 40 62 9 55 82 8 85 95 12 150 180 15
12 24 5 28 50 7 40 63 10 55 85 10 86 100 10 150 180 16
12 24 6 28 50 8 40 63 7 55 85 12 87 102 13 150 180 18
12 24 7 28 51 6 40 63.5 13 55 85 13 88 106 8.5 150 180 8.5
12 25 10 28 52 10 40 64 10 55 85 8 88 108 8 150 181 13
12 25 5 28 52 7 40 64 12 55 88 10 88 110 12 150 185 15
12 25 7 28 55 10 40 64 8 55 90 10 88 120 12 150 185 16
12 25 8 28 55 7 40 65 10 55 90 12 88 125 13 150 185 18
12 26 5 28 55 8 40 65 12 55 90 13 88 126 12 150 190 12
12 26 7 28 56 8 40 65 5 55 90 6 88 160 13 150 190 13
12 26 8 28 58 10 40 65 7 55 90 7 88.9 114.3 12.7 150 190 15
12 28 7 28 58 8 40 65 8 55 90 8 89 105 9 150 190 16
12 30 10 28 62 10 40 65 9 55 95 10 89 109 9 150 200 12
12 30 7 28 62 7 40 66 10 55 95 12 90 100 12 150 200 13
12 30 9 28 72 10 40 67 7 56 69 10 90 100 7 150 200 15
12 31 7 28 72 7 40 68 10 56 70 8 90 104 10 150 210 15
12 32 10 28 72 9.5 40 68 12 56 72 8 90 104 11 150 220 15
12 32 5 28.58 41.28 6.35 40 68 7 56 74 10 90 105 10 150 225 12
12 32 7 28.58 50.8 9.53 40 68 8 56 74 12 90 105 12 150 225 15
12 36 5 29 40 6 40 70 10 56 75 10 90 105 13 152 178 16
12 37 7 29 41 7 40 70 12 56 75 8 90 105 6 153 180 15
12 45 7 29 42 7 40 70 7 56 80 10 90 105 8 154 172 14
12.5 25 7 29 45 10 40 70 8 56 80 12 90 107 8 154 175 13
12.5 28.5 6.3 29 45 7 40 72 10 56 80 8 90 110 10 155 175 10
12.7 25.4 6.35 29 46 10 40 72 12 56 85 8 90 110 12 155 175 12
13 19 4 29 50 10 40 72 7 57 70 6.5 90 110 13 155 175 13
13 22 5 29 50 8 40 72 8 57 70 7.5 90 110 15 155 175 8.5
13 22 7 29 52 7 40 74 10 57 72 10 90 110 7 155 180 12
13 24 7 30 37 4 40 75 10 57 72 15 90 110 8 155 180 13
13 25 7 30 37 5 40 75 12 57 72 9 90 110 9 155 180 14
13 26 5 30 38 5 40 75 8 57 74 10 90 115 10 155 180 15
13 26 7 30 40 10 40 80 10 57 76 11 90 115 11 155 180 17
13 32 7 30 40 4 40 80 12 57 80 10 90 115 12 155 185 15
13 35 7 30 40 5 40 80 7 57 80 12 90 115 13 155 185 16
14 20 5 30 40 6 40 80 8 57 80 8 90 115 15 155 190 13
14 22 5 30 40 7 40 85 10 57 85 10 90 115 8 155 190 14
14 24 5 30 40 8 40 90 10 57 85 12 90 115 9 155 190 15
14 24 6 30 41 10 40 90 12 57 85 13 90 117 8 155 190 17
14 24 7 30 41 7 40 90 8 57 90 10 90 118 12 155 200 15
14 25 5 30 42 10 40 95 10 57 90 13 90 120 10 155 200 16
14 25 7 30 42 4 41 60 12 57 95.3 12.5 90 120 12 155 200 20
14 26 7 30 42 5 41 62 8 57.15 76.2 9.53 90 120 13 160 175 8
14 28 5 30 42 6 41 76.2 12.7 57.15 79.38 9.53 90 120 14 160 180 10
14 28 7 30 42 7 41.28 53.98 6.35 58 100 10 90 125 10 160 180 12
14 28 8 30 42 8 42 50 10 58 68 10 90 125 12 160 180 13
14 29 7 30 43 8 42 50 7 58 70 10 90 125 13 160 180 14
14 30 10 30 44 10 42 52 10 58 70 12 90 125 15 160 180 15
14 30 7 30 44 7 42 52 4 58 70 8 90 130 12 160 180 16
14 32 7 30 44 9 42 52 5 58 70 9 90 130 13 160 182 18
14 32 8 30 45 10 42 52 7 58 72 10 90 130 14 160 185 10
14 35 10 30 45 11 42 52 8 58 72 12 90 130 15 160 185 12
14 35 7 30 45 12 42 53 7 58 72 7 90 135 15 160 185 13
14 40 7 30 45 5 42 55 10 58 72 8 90 140 10 160 185 15
15 21 3 30 45 6 42 55 6 58 72 9 90 140 12 160 190 12
15 22 4 30 45 7 42 55 7 58 75 10 90 140 13 160 190 13
15 22 7 30 45 8 42 55 8 58 75 12 90 140 14 160 190 14
15 23 5 30 45 9 42 55 9 58 75 8 90 145 12 160 190 15
15 24 10 30 46 10 42 56 10 58 75 9 90 145 14 160 190 16
15 24 5 30 46 7 42 56 5 58 76 10 90 150 12 160 190 18
15 24 6 30 46 8 42 56 7 58 78 12 90 160 12 160 194 10.5
15 24 7 30 47 10 42 56 8 58 80 10 90 160 15 160 195 10.5
15 25 5 30 47 5 42 58 10 58 80 12 90 170 12 160 195 15
15 25 6 30 47 6 42 58 8 58 80 13 90 180 12 160 200 12
15 25 7 30 47 7 42 60 10 58 80 7 91 107 8 160 200 13
15 26 5 30 47 8 42 60 12 58 80 8 91 111 7.5 160 200 14
15 26 6 30 48 10 42 60 7 58 80 9 91 111 9 160 200 15
15 26 7 30 48 7 42 60 8 58 82 10 92 110 10 160 200 16
15 28 5 30 48 8 42 60 9 58 82 12 92 120 12 160 210 15
15 28 7 30 50 10 42 62 10 58 85 10 92 120 13 160 215 15
15 30 10 30 50 11 42 62 12 58 85 12 92 125 12 160 220 15
15 30 4.5 30 50 12 42 62 7 58 85 9.5 95 105 10 160 228 16
15 30 5 30 50 5 42 62 8 58 90 10 95 110 10 160 240 15
15 30 7 30 50 6 42 63 10 58 90 12 95 110 11 160 290 18
15 30 8 30 50 7 42 64 10 59.5 70 4.8 95 110 12 162 190 12
15 30 9 30 50 8 42 65 10 60 100 10 95 110 13 165 180 15
15 32 10 30 52 10 42 65 12 60 100 12 95 110 9 165 185 10
15 32 5 30 52 12 42 65 7 60 100 13 95 113 8.5 165 185 14
15 32 7 30 52 5 42 65 8 60 106 7 95 115 10 165 190 12
15 32 8 30 52 6 42 65 9 60 110 10 95 115 12 165 190 13
15 35 10 30 52 7 42 67 10 60 110 12 95 115 13 165 190 14
15 35 6 30 52 8 42 67 12 60 110 13 95 115 8 165 190 15
15 35 7 30 52 9 42 68 10 60 110 7 95 118 10 165 195 15
15 35 8 30 55 10 42 68 8 60 110 8 95 120 10 165 200 15
15 35 9 30 55 12 42 70 10 60 120 10 95 120 12 165 210 15
15 37 7 30 55 5 42 70 12 60 120 12 95 120 13 170 190 10
15 38 7 30 55 7 42 70 8 60 125 12 95 120 14 170 190 12
15 40 10 30 55 8 42 72 10 60 130 10 95 125 10 170 190 15
15 40 7 30 56 10 42 72 12 60 130 12 95 125 12 170 195 15
15 40 8 30 56 12 42 72 6 60 140 15 95 125 13 170 200 12
15 42 10 30 56 7 42 72 7 60 70 10 95 130 12 170 200 13
15 42 7 30 56 8 42 72 8 60 70 12 95 130 13 170 200 14
15 42 8 30 57 6.5 42 74 12 60 70 7 95 130 14 170 200 15
15 48 7 30 57 7 42 74.5 9.5 60 70 8 95 130 15 170 200 16
15.88 28.58 9.53 30 58 10 42 75 10 60 72 10 95 135 12 170 200 18
16 22 3 30 58 12 42 75 12 60 72 12 95 140 12 170 205 15
16 22 4 30 58 7 42 75 8 60 72 8 95 140 13 170 205 16
16 22 7 30 58 8 42 76 10 60 74 10 95 140 8 170 210 12
16 24 4 30 60 10 42 76 12 60 74 8 95 145 10 170 210 15
16 24 5 30 60 12 42 78 10 60 75 10 95 145 12 170 210 16
16 25 5 30 60 7 42 80 10 60 75 12 95 145 13 170 215 15
16 25 7 30 60 8 43 55 6 60 75 8 95 145 14 170 215 16
16 26 5 30 62 10 43 55 7 60 75 9 95 150 12 170 220 15
16 26 7 30 62 12 43 56 8 60 76 8 95 160 15 170 220 16
16 28 5 30 62 6 43 58 8 60 78 10 95 170 10 172 200 15
16 28 7 30 62 7 43 60 10 60 78 12 95 170 12 175 195 10
16 28 8 30 62 8 43 60 7 60 78 8 95 170 13 175 195 12
16 29 7 30 65 10 43 60 9 60 78 9 95 170 14 175 195 15
16 30 10 30 65 12 43 62 10 60 80 10 96 120 12 175 200 10
16 30 4.5 30 65 7 43 62 8 60 80 12 97 123.8 12.5 175 200 12
16 30 5 30 65 8 43 65 12 60 80 13 97 130 13 175 200 13
16 30 7 30 68 10 43 66 10 60 80 7 98 112 7 175 200 15
16 30 8 30 68 7 43 72 11.5 60 80 8 98 114 8 175 200 16
16 31 7 30 70 10 44 56 8 60 82 10 98 116 10 175 205 15
16 32 7 30 72 10 44 60 10 60 82 12 98 120 10 175 210 10
16 35 10 30 72 12 44 60 7 60 82 14 98 120 12 175 210 12
16 35 6 30 72 7 44 60 8 60 82 8 98 120 13 175 210 15
16 35 7 30 72 8 44 61 6 60 82 9 98 125 12 175 215 16
16 37 7 30 75 10 44 62 10 60 85 10 98 125 6 175 220 15
16 40 10 30 75 12 44 62 12 60 85 11 98 125 8 175 230 20
16 40 7 30 75 8 44 62 7 60 85 12 98 125.3 7.5 178 205 15
16 40 8 30 80 10 44 62 8 60 85 13 98 127 11.5 178 222 15
16 47 10 30 85 10 44 64 9 60 85 8 98 127 12 180 200 12
17 24 5 30 90 10 44 65 10 60 86 10 98 130 12 180 200 13
17 24 7 31 40 7 44 65 8 60 88 12 98 130 13 180 200 15
17 25 4 31 41 10 44 67 10 60 88 8 98 160 15 180 200 18
17 25 6 31 41 6 44 67 8 60 89 10 98.5 123.8 12.5 180 205 10
17 25 7 31 45 7 44 68 8 60 90 10 99 115 10 180 205 12
17 26 5 31 45 8 44 70 10 60 90 11 100 115 10 180 205 15
17 26 7 31 45 9 44 72 10 60 90 12 100 115 12 180 208 15
17 27 6 31 47 7 44 72 8 60 90 13 100 115 9 180 210 10
17 27 7 31 48 7 44 92 10 60 90 8 100 118 10 180 210 12
17 28 5 31 50 8 44.45 63.5 9.53 60 92 10 100 118 12 180 210 13
17 28 6 32 40 10 45 100 10 60 92 12 100 120 10 180 210 14
17 28 7 32 40 4 45 100 12 60 95 10 100 120 11 180 210 15
17 28 8 32 40 5 45 120 12 60 95 12 100 120 12 180 210 16
17 29 5 32 40 6 45 52 4 60 95 13 100 120 13 180 210 18
17 29 7 32 40 7 45 52 5 60 95 8 100 120 15 180 210 8.5
17 30 10 32 40 8 45 52 7 61 75 8 100 120 7 180 215 15
17 30 5 32 42 10 45 52 8 61 78 14 100 120 7.5 180 215 16
17 30 6 32 42 5 45 55 10 62 100 10 100 120 8 180 215 18
17 30 7 32 42 6 45 55 12 62 100 12 100 124 13 180 220 12
17 30 8 32 42 7 45 55 5 62 110 10 100 125 10 180 220 15
17 32 7 32 42 8 45 55 7 62 120 12 100 125 12 180 220 16
17 32 8 32 43 10 45 55 8 62 70 6 100 125 13 180 220 18
17 34 7 32 43 7 45 56 10 62 75 10 100 125 8 180 225 16
17 35 10 32 44 10 45 56 7 62 75 12 100 130 10 180 225 18
17 35 5 32 44 7 45 57 7 62 75 8 100 130 12 180 230 24
17 35 6 32 44 8 45 58 10 62 77 9 100 130 13 180 240 20
17 35 7 32 45 10 45 58 12 62 78 10 100 130 14 180 250 15
17 35 8 32 45 5 45 58 13 62 78 8 100 130 15 185 205 10
17 36 7 32 45 6 45 58 4 62 80 10 100 130 16 185 210 13
17 40 10 32 45 7 45 58 7 62 80 12 100 130 8 185 210 15
17 40 5 32 45 8 45 58 8 62 80 6 100 135 10 185 210 8.5
17 40 7 32 46 10 45 60 10 62 80 8 100 135 12 185 215 13
17 40 8 32 46 6 45 60 12 62 80 9 100 135 13 185 215 15
17 45 7 32 46 7 45 60 7 62 82 10 100 135 14 185 220 15
17 47 10 32 46 8 45 60 8 62 82 12 100 135 15 185 230 15
17 47 7 32 47 10 45 60 9 62 83 7 100 140 12 187 210 13
17.48 28.58 6.35 32 47 5 45 62 10 62 85 10 100 140 13 188 225 15
18 24 4 32 47 6 45 62 12 62 85 12 100 140 14 190 210 10
18 25 7 32 47 7 45 62 6 62 85 7 100 145 12 190 210 15
18 28 4 32 47 8 45 62 7 62 85 8 100 145 14 190 215 15
18 28 6 32 48 10 45 62 8 62 89 12 100 150 10 190 215 16
18 28 7 32 48 7 45 62 9 62 90 10 100 150 12 190 216 16
18 29 7 32 48 8 45 63 10 62 90 12 100 150 13 190 220 12
18 30 10 32 49 9 45 63 7 62 90 13 100 150 14 190 220 13
18 30 5 32 50 10 45 63 8 62 92 10 100 155 12 190 220 15
18 30 6 32 50 12 45 64 10 62 93 12 100 155 14 190 220 16
18 30 7 32 50 7 45 64 12 62 95 10 100 160 12 190 220 18
18 30 8 32 50 8 45 64 7 63 100 10 100 160 13 190 225 15
18 30 8 32 52 10 45 64 8 63 110 12 100 160 14 190 225 16
18 31 7 32 52 11 45 65 10 63 75 5 100 170 13 190 225 18
18 32 7 32 52 12 45 65 12 63 80 10 100 180 12 190 230 13
18 32 8 32 52 6 45 65 5 63 80 9 100 180 13 190 230 15
18 34 7 32 52 7 45 65 7 63 83 11 100 180 15 190 230 16
18 35 10 32 52 8 45 65 8 63 85 10 100 190 15 190 230 18
18 35 6 32 54 7 45 65 9 63 85 12 100 200 12 190 240 15
18 35 7 32 55 10 45 67 10 63 85 8 100 200 15 190 240 18
18 35 8 32 55 12 45 67 8 63 88 10 101 114 10 190 250 15
18 36 6 32 55 7 45 68 10 63 90 10 101.5 130 16 190 260 16
18 37 7 32 55 8 45 68 12 63 90 12 101.6 127 12.7 190.5 228.6 14.3
18 40 10 32 56 10 45 68 7 63 90 8 102 124 10 195 215 15
18 40 7 32 56 12 45 68 8 63 93 12 104 120 10 195 220 15
18 40 8 32 56 8 45 68 9 63.5 88.9 12.7 104 125 10 195 220 16
18 47 10 32 58 12 45 69 10 64 79 8 105 115 8 195 225 15
19 28 5 32 58 8 45 69 8 64 80 10 105 120 10 195 230 15
19 28 7 32 60 10 45 70 10 64 80 8 105 120 11 195 230 16
19 30 10 32 60 12 45 70 12 64 85 10 105 120 12 195 240 15
19 30 7 32 60 7 45 70 5 64 85 12 105 120 13 200 220 12
19 30 9 32 62 10 45 70 7 64 85 16 105 125 10 200 225 15
19 31 5 32 62 12 45 70 8 64 90 10 105 125 11 200 230 12
19 31 7 32 62 7 45 72 10 64 90 13 105 125 12 200 230 13
19 31 8 32 62 8 45 72 12 64 95 10 105 125 13 200 230 15
19 32 10 32 64 12 45 72 7 65 100 10 105 125 8 200 230 16
19 32 7 32 65 10 45 72 8 65 100 12 105 130 10 200 230 18
19 32 8 32 65 12 45 75 10 65 100 13 105 130 12 200 235 15
19 35 5 32 65 13 45 75 12 65 100 8 105 130 13 200 235 16
19 35 6 32 65 8 45 75 6 65 105 10 105 130 14 200 235 18
19 35 7 32 68 8 45 75 7 65 105 12 105 130 15 200 240 15
19 38 6 32 70 10 45 75 8 65 110 10 105 130 16 200 240 16
19 38 7 32 70 8 45 76 10 65 110 12 105 130 7.5 200 240 18
19 40 7 32 72 10 45 76 12 65 110 13 105 130 8 200 240 20
19 41 7 32 72 8 45 78 10 65 115 12 105 135 10 200 250 15
19 42 7 32 75 10 45 78 12 65 120 10 105 135 12 200 250 18
19 47 10 33 42 7 45 78 8 65 120 12 105 135 13 205 225 18
19 47 7 33 44 7 45 80 10 65 120 13 105 135 14 205 230 15
19.05 28.58 6.35 33 44 8 45 80 12 65 120 15 105 135 15 205 230 16
19.05 31.75 6.35 33 45 10 45 80 13 65 120 8 105 135 9 205 240 16
20 26 4 33 45 6 45 80 7 65 125 12 105 138 12 210 230 15
20 26 5 33 45 7 45 80 8 65 130 10 105 140 10 210 240 15
20 28 5 33 45 8 45 82 12 65 130 12 105 140 12 210 240 16
20 28 6 33 47 6 45 82 8 65 140 10 105 140 13 210 245 18
20 28 7 33 47 7 45 85 10 65 140 12 105 140 14 210 250 15
20 30 10 33 49 8 45 85 12 65 140 14 105 140 15 210 250 16
20 30 4 33 50 10 45 85 8 65 140 8 105 145 12 210 250 18
20 30 5 33 50 6 45 90 10 65 75 10 105 145 13 210 250 20
20 30 6 33 50.8 8 45 90 12 65 75 12 105 145 14 210 260 13
20 30 7 33 51 8 45 90 8 65 75 7 105 150 12 210 260 16
20 30 8 33 52 6 45 95 10 65 75 8 105 150 14 215 235 10
20 31 7 33 52 8 45 95 12 65 78 10 105 150 15 215 240 12
20 32 5 33 54 8 46 58 7 65 78 12 105 155 14 215 240 15
20 32 6 33 55 10 46 59 6 65 80 10 105 160 12 215 245 18
20 32 7 34 43 7 46 60 10 65 80 12 106.5 159 12.5 215 248 15
20 32 8 34 47 7 46 61 6 65 80 8 107 140 12 215 250 15
20 32 9 34 48 7 46 62 7 65 82 10 107.5 133.35 12 215 250 16
20 33 10 34 48 8 46 62 8 65 85 10 107.95 133.35 12.7 215 260 16
20 34 10 34 49 7 46 64 8 65 85 12 108 135 9 215 270 16
20 34 7 34 50 10 46 70 12.5 65 85 13 108 140 12 216 254 16
20 35 10 34 50 6 46 70 8 65 85 8 108 140 14 220 240 15
20 35 5 34 50 7 46 73 10 65 88 10 108 146 14 220 240 18
20 35 6 34 50 8 46 80 10 65 88 12 108 170 15 220 250 12
20 35 7 34 52 10 47 58 7 65 88 8 110 125 10 220 250 15
20 35 8 34 52 7 47 59 10 65 89 12 110 125 12 220 250 16
20 35 9 34 52 7.5 47 60 10 65 90 10 110 125 7 220 250 18
20 36 10 34 52 8 47 61 7 65 90 12 110 130 10 220 255 16
20 36 7 34 53 9 47 62 6 65 90 13 110 130 12 220 255 18
20 36 8 34 54 8 47 62 8 65 90 5 110 130 13 220 260 15
20 37 10 34 55 10 47 65 10 65 90 7 110 130 14 220 260 16
20 37 6 34 55 7 47 65 8 65 90 8 110 130 8 220 260 18
20 37 7 34 62 10 47 67 10 65 92 12 110 135 10 225 250 15
20 37 8 34 62 8 47 69 10 65 95 10 110 135 12 225 250 18
20 38 10 34 70 10 47 70 10 65 95 12 110 135 13 228 260 17
20 38 5 34.93 50.8 7.95 47 70 12 65 95 13 110 135 14 230 250 15
20 38 6 34.93 57.15 7.94 47 70 8 65 95 8 110 140 10 230 255 10
20 38 7 35 42 4 47 72 10 67 108 12 110 140 12 230 260 15
20 38 8 35 42 5 47 72 12 67 90 13 110 140 13 230 260 18
20 39 4.5 35 42 7 47 72 8 68 100 10 110 140 14 230 260 20
20 40 10 35 44 7 47 73 10 68 100 12 110 140 15 230 265 15
20 40 11 35 45 10 47 79.5 8 68 100 13 110 140 16 230 265 18
20 40 5 35 45 5 47 80 10 68 110 10 110 145 12 230 270 15
20 40 6 35 45 6 47 80 12 68 110 12 110 145 13 230 270 16
20 40 7 35 45 7 47 84 10 68 80 10 110 145 14 230 280 16
20 40 8 35 45 8 47 84 10 68 80 12 110 145 15 235 255 12
20 40 9 35 46 10 47 84 12 68 80 8 110 146 12.7 235 255 18
20 42 10 35 46 7 47 84 12.5 68 85 10 110 146 14 235 265 18
20 42 7 35 46 8 47 90 10 68 85 12 110 150 12 235 270 15
20 42 8 35 47 10 47 90 12 68 85 8 110 150 13 235 270 16
20 45 10 35 47 4 47 90 8 68 86 8 110 150 14 235 275 16
20 45 7 35 47 5 47.5 60.3 7.5 68 88 10 110 150 15 240 260 15
20 45 8 35 47 6 47.63 66.67 9.52 68 88 12 110 160 12 240 260 18
20 47 10 35 47 7 48 100 10 68 88 8 110 160 13 240 270 15
20 47 6 35 47 8 48 102 8 68 90 10 110 160 14 240 270 18
20 47 7 35 48 10 48 58 10 68 90 12 110 165 14 240 275 16
20 47 8 35 48 6 48 58 4 68 90 13 110 170 12 240 275 18
20 47 9 35 48 7 48 58 7 68 90 8 110 170 13 240 280 15
20 47.1 10 35 48 8 48 60 10 68 92 10 110 170 14 240 280 16
20 48 10 35 49 6 48 60 12 68 95 10 110 170 15 240 280 18
20 48 7 35 49 7 48 60 7 68 95 12 110 180 13 240 280 20
20 48 8 35 49 8 48 60 8 68 95 13 110 180 15 240 300 18
20 50 10 35 50 10 48 62 10 68 95 8 110 190 13 240 300 20
20 50 12 35 50 11 48 62 12 70 100 10 110 200 12 245 270 16
20 50 7 35 50 12 48 62 7 70 100 12 110 200 13 245 280 15
20 52 10 35 50 5 48 62 8 70 100 13 110 215 15 250 280 15
20 52 7 35 50 7 48 62 9 70 100 8 111 155.5 12.5 250 280 16
20 52 8 35 50 8 48 63 12 70 102 12 112 130 7 250 280 18
20 62 10 35 51 10 48 64 10 70 105 10 112 140 13 250 285 15
21 29 7 35 51 6 48 64 12 70 105 12 112 152.4 12.7 250 285 18
21 30 6.5 35 51 8 48 65 10 70 105 13 112 152.5 12.5 250 290 15
21 30 7 35 52 10 48 65 12 70 110 10 114 126 6 250 290 16
21 35 7 35 52 11 48 65 8 70 110 12 114 140 13 250 290 18
21 40 10 35 52 12 48 65 9 70 110 13 114 146 12 250 300 20
21 40 7 35 52 5 48 66 10 70 110 8 115 130 12 250 310 25
22 28 4 35 52 6 48 66 12 70 114.3 11.5 115 135 10 250 320 18
22 30 4 35 52 7 48 67 8 70 115 13 115 135 12 253 285 17
22 30 5 35 52 8 48 67 9 70 120 12 115 135 13 255 290 16
22 30 6 35 52 9 48 68 10 70 120 15 115 140 10 255 300 18
22 30 7 35 53 7 48 68 11 70 125 10 115 140 12 260 280 10
22 32 5 35 54 10 48 68 12 70 125 12 115 140 13 260 280 15
22 32 6 35 54 12 48 68 7 70 125 13 115 140 14 260 290 15
22 32 7 35 54 8 48 68 8 70 130 12 115 140 15 260 290 16
22 33 6 35 55 10 48 70 10 70 130 13 115 140 16 260 290 18
22 33 6.5 35 55 11 48 70 12 70 135 12 115 145 12 260 290 20
22 35 10 35 55 12 48 70 8 70 140 12 115 145 13 260 300 15
22 35 5 35 55 5 48 70 9 70 150 12 115 145 14 260 300 16
22 35 6 35 55 7 48 71 8 70 80 10 115 150 12 260 300 18
22 35 7 35 55 8 48 72 10 70 80 8 115 150 13 260 300 20
22 35 7.5 35 56 10 48 72 12 70 85 10 115 150 14 260 320 13
22 35 7.6 35 56 12 48 72 7 70 85 12 115 150 15 260 320 15
22 35 7.7 35 56 7 48 72 8 70 85 7 115 160 12 260 320 18
22 35 8 35 56 8 48 73 8 70 85 8 115 160 13 260 320 20
22 36 10 35 57 10 48 74 10 70 88 10 115 160 14 260 320 25
22 36 7 35 57 12 48 74 12 70 88 12 115 160 15 265 290 15
22 37 7 35 57 8 48 75 10 70 88 8 115 165 15 265 290 16
22 38 10 35 57 9 48 75 12 70 89 12 115 170 12 265 295 15
22 38 6 35 58 10 48 76 10 70 90 10 115 180 12 265 310 16
22 38 7 35 58 12 48 76 12 70 90 12 115 180 15 270 300 15
22 38 8 35 58 7 48 78 10 70 90 13 117 190 15 270 310 15
22 40 10 35 58 8 48 80 10 70 90 6 118 140 12 270 310 16
22 40 7 35 60 10 48 80 12 70 90 7 118 140 13 270 310 18
22 40 8 35 60 12 48 80 13 70 90 8 118 145 12 270 310 20
22 41.25 6.5 35 60 7 48 80 8 70 92 10 118 145 9 270 320 16
22 42 10 35 60 8 48 82 10 70 92 12 118 150 12 270 330 25
22 42 11 35 62 10 48 82 12 70 92 13 118 150 13 275 310 15
22 42 7 35 62 12 48 85 12 70 92 8 119 140 10 275 310 16
22 42 8 35 62 5 49 60 10 70 94 10 120 140 10 275 315 20
22 45 10 35 62 6 49 65 10 70 94 12 120 140 12 275 320 15
22 45 7 35 62 7 49 70 12.5 70 95 10 120 140 13 280 310 15
22 45 8 35 62 8 49 76 10 70 95 12 120 140 14 280 310 16
22 47 10 35 62 9 49 92 10 70 95 13 120 140 15 280 315 15
22 47 7 35 65 10 49.2 63.5 9.53 70 95 8 120 140 8 280 320 15
22 47 8 35 65 12 49.2 69.88 9.52 70 98 10 120 145 12 280 320 16
22 48 10 35 65 7 49.2 76.2 12.7 72 100 10 120 145 13 280 320 18
22 48 7 35 65 8 50 100 10 72 100 12 120 145 14 280 320 20
22 48 8 35 66.6 9.5 50 100 12 72 100 13 120 145 15 280 324 20
22 50 10 35 67 9.5 50 100 8 72 110 13 120 146 12 280 340 28
22 50 7 35 68 12 50 105 10 72 140 12 120 150 10 285 320 20
22 52 10 35 68 8 50 110 10 72 86 7 120 150 12 290 320 15
22 52 7 35 70 10 50 110 12 72 90 10 120 150 13 290 320 18
22 52 8 35 70 12 50 120 12 72 90 12 120 150 14 290 330 18
23 32 7 35 70 8 50 59 6 72 90 8 120 150 15 290 330 20
23 35 6 35 72 10 50 60 10 72 92 12 120 150 16 295 320 10
23 40 10 35 72 12 50 60 12 72 94 12 120 155 12 300 330 18
23 40 6 35 72 7 50 60 7 72 95 10 120 155 14 300 340 15
23 47 10 35 72 8 50 60 8 72 95 12 120 155 16 300 340 16
24 32 4 35 75 10 50 62 10 72 96 7.5 120 160 12 300 340 18
24 32 4 35 75 12 50 62 12 73 90 10 120 160 13 300 340 20
24 32 7 35 75 7 50 62 5 73 90 7 120 160 14 300 340 25
24 34 5 35 75 8 50 62 7 73 90 8 120 160 15 300 345 18
24 35 10 35 76 10 50 62 8 73 93 13 120 165 14 300 345 22
24 35 5.5 35 78 10 50 62 9 73 95 10 120 170 12 300 360 20
24 35 6 35 78 8 50 64 10 73 95 8 120 170 14 300 360 25
24 35 7 35 80 10 50 64 8 74 100 12 120 170 15 300 380 20
24 36 7 35 80 12 50 65 10 74 100 13 120 170 16 310 340 15
24 38 7 35 80 8 50 65 12 74 88 8 120 175 13 310 340 20
24 38 8 35 82 10 50 65 6 74 90 10 120 180 12 310 350 18
24 40 10 35 85 10 50 65 7 74 95 12 120 180 14 310 350 20
24 40 7 35 90 10 50 65 8 75 100 10 120 180 15 315 365 20
24 40 8 35 90 12 50 65 9 75 100 12 120 190 15 317 341 12
24 42 7 36 46 6 50 67 11 75 100 13 120 200 14 320 350 20
24 42 8 36 46 7 50 67 9 75 100 8 120 215 13 320 360 15
24 44 6 36 47 7 50 68 10 75 100 9 121 159 14 320 360 18
24 44 7 36 50 10 50 68 12 75 102 10 125 140 10 320 360 20
24 45 10 36 50 7 50 68 7 75 102 12 125 140 12 320 380 20
24 45 7 36 50 8 50 68 8 75 105 10 125 140 13 325 365 16
24 46 8 36 52 10 50 68 9 75 105 12 125 140 14 325 365 20
24 47 10 36 52 12 50 70 10 75 105 13 125 143 12 330 360 18
24 47 5 36 52 7 50 70 12 75 106 10 125 145 12 330 370 18
24 47 7 36 52 8 50 70 7 75 110 10 125 145 13 330 370 20
24 47 8 36 55 10 50 70 8 75 110 12 125 145 14 340 370 15
24 50 10 36 55 8 50 70 9 75 110 13 125 146 14 340 380 12
24 50 8 36 56 10 50 72 10 75 110 8 125 150 12 340 380 18
24 52 10 36 56 12 50 72 12 75 112 12 125 150 13 340 380 20
24 52 8 36 58 12 50 72 5 75 115 10 125 150 14 340 400 25
24 60 10 36 60 8 50 72 7 75 115 12 125 150 15 345 385 20
25 32 4 36 62 10 50 72 8 75 115 13 125 155 12 350 380 15
25 32 5 36 62 7 50 72 9 75 120 10 125 155 13 350 380 16
25 32 6 36 62 8 50 73 10 75 120 12 125 155 14 350 390 18
25 32 7 36 65 10 50 73 12 75 125 12 125 160 10 350 390 20
25 32 8 36 68 10 50 73 8 75 130 10 125 160 12 350 400 20
25 32 9 36.5 47.63 6.35 50 74 10 75 130 12 125 160 13 350 400 25
25 33 4 36.5 50.5 7 50 74 11 75 130 13 125 160 14 360 390 15
25 33 6 36.5 50.8 7.95 50 74 12 75 140 12 125 160 15 360 400 15
25 33 7 37 45 5 50 75 10 75 85 10 125 165 14 360 400 18
25 34 7 37 45 6 50 75 12 75 85 7 125 165 15 360 400 20
25 35 10 37 47 6 50 75 6 75 90 10 125 170 13 360 400 25
25 35 5 37 47 7 50 75 8 75 90 12 125 170 15 370 410 15
25 35 6 37 50 10 50 76 10 75 90 7 125 180 12 370 410 20
25 35 7 37 50 11 50 76 12 75 90 8 125 180 13 375 420 18
25 35 8 37 50 6 50 78 12 75 92 10 125 200 12 380 420 15
25 36 6 37 51 8 50 78 8 75 92 7 125 200 15 380 420 20
25 36 7 37 52 7 50 80 10 75 93 8 127 147 11 380 420 25
25 37 10 37 55 7 50 80 12 75 94 10 127 152.43 12.7 380 430 20
25 37 5 37 57 10 50 80 13 75 95 10 127 159 12 380 440 25
25 37 6 37 60 10 50 80 14 75 95 12 127 162 12.5 390 430 18
25 37 7 37 62 10 50 80 7 75 95 13 127 162 12.7 390 430 20
25 37 8 37 62 7 50 80 8 75 95 7 127 165 16 390 440 12
25 38 10 37 62 8 50 82 12 75 95 8 128 148 13 400 440 16
25 38 5 37 66 10 50 82 8 76 104.8 14 128 150 13 400 440 18
25 38 6 37 75 10 50 85 10 76 105 13 129 150 12 400 440 20
25 38 7 37 80 10 50 85 12 76 92 7 130 150 10 400 450 20
25 38 8 37 80 12 50 85 8 76 92 9 130 150 12 410 450 20
25 40 10 38 47 10 50 90 10 76.2 101.8 12.7 130 150 13 410 460 25
25 40 5 38 47 5 50 90 12 77 90 10 130 150 14 420 460 20
25 40 6 38 47 7 50 90 13 78 100 10 130 150 15 420 470 20
25 40 7 38 48 10 50 90 7 78 100 12 130 150 8 420 470 25
25 40 8 38 48 7 50 90 8 78 100 13 130 155 12 430 470 18
25 40.5 6 38 48 8 50 92 10 78 100 8 130 155 14 430 470 20
25 41 6 38 50 10 50 92 8 78 104 11 130 160 10 430 480 22
25 41 7 38 50 12 50 95 10 78 105 13 130 160 12 430 480 25
25 41.25 6 38 50 5 50 95 12 78 105 8 130 160 13 440 480 18
25 41.25 7 38 50 6 50.8 69.85 9.53 78 110 10 130 160 14 440 480 20
25 41.5 7 38 50 7 51 65 7 78 110 12 130 160 15 440 490 20
25 42 10 38 50 8 51 67 8 78 115 10 130 160 16 440 490 25
25 42 6 38 50.8 8 51 70 8 78 115 12 130 160 8 450 490 20
25 42 7 38 52 10 51 72 9 78 92 8 130 162 15 450 500 20
25 42 8 38 52 6 51 76 8 78 95 12 130 165 10 450 500 25
25 43 10 38 52 7 52 100 10 78 95 8 130 165 12 460 500 20
25 43 7 38 52 8 52 100 12 80 100 10 130 165 12.5 460 520 20
25 43 8 38 54 10 52 62 10 80 100 12 130 165 13 470 520 20
25 44 7 38 54 12 52 62 8 80 100 13 130 165 14 470 520 25
25 44 8 38 54 8 52 64 9 80 100 7 130 165 15 470 530 25
25 44.5 6 38 55 10 52 65 10 80 100 8 130 170 12 480 520 20
25 45 10 38 55 12 52 65 8 80 100 8.5 130 170 14 480 530 25
25 45 11 38 55 7 52 65 9 80 102 13 130 170 15 500 540 20
25 45 12 38 55 8 52 67 10 80 105 10 130 170 16 500 550 20
25 45 5 38 55 8.5 52 68 10 80 105 12 130 175 12 500 550 25
25 45 7 38 55 9 52 68 7 80 105 13 130 175 15 510 560 25
25 45 8 38 56 10 52 68 8 80 105 8 130 180 13 520 560 20
25 46 15 38 56 12 52 69 10 80 110 10 130 180 14 520 570 25
25 46 7 38 56 7 52 70 10 80 110 12 130 180 15 530 580 25
25 47 10 38 56 8 52 70 12 80 110 13 130 190 12 540 590 25
25 47 5 38 57 7 52 70 8 80 110 15 130 190 15 560 600 20
25 47 6 38 57 8 52 70 8.5 80 110 8 130 200 12 560 610 20
25 47 7 38 58 10 52 70 9 80 115 10 130 200 15 560 610 25
25 47 8 38 58 11 52 72 10 80 115 12 130 210 12 560 620 25
25 48 10 38 58 12 52 72 12 80 115 13 130 215 15 570 620 25
25 48 7 38 58 7 52 72 8 80 120 10 130 230 14 580 630 25
25 48 8 38 58 8 52 75 10 80 120 12 135 150 14 580 640 25
25 50 10 38 60 10 52 75 12 80 120 13 135 150 8 600 640 20
25 50 12 38 60 12 52 75 8 80 125 10 135 155 12 620 670 25
25 50 7 38 60 7 52 75 9 80 125 12 135 155 13 620 680 25
25 50 8 38 60 8 52 78 10 80 125 13 135 155 14 630 680 25
25 51 6 38 60 9 52 78 12 80 125 15 135 160 12 640 690 25
25 52 10 38 62 10 52 78 8 80 130 12 135 160 13 650 700 25
25 52 12 38 62 12 52 78 9 80 130 13 135 160 14 670 720 25
25 52 5 38 62 7 52 80 10 80 140 12 135 160 15 670 730 25
25 52 7 38 62 8 52 80 12 80 140 13 135 165 12 670 734 25
25 52 8 38 64 10 52 80 13 80 145 13 135 165 13 680 730 22
25 52 9 38 65 12 52 80 8 80 150 12 135 165 14 680 730 25
25 54 8 38 65 8 52 80 9 80 150 15 135 165 15 700 750 25
25 55 10 38 65 9 52 84 14 80 160 12 135 165 16 700 764 25
25 55 12 38 68 10 52 85 10 80 170 12 135 170 12 730 790 25
25 55 7 38 68 8 52 85 12 80 170 13 135 170 14
25 55 8 38 70 12 52 85 8 80 90 10 135 170 15
25 58 8 38 70 8 52 90 10 80 90 6 135 175 12
25 60 10 38 72 10 52 90 8 80 90 8 135 175 13
25 60 8 38 72 12 53 63 10 80 90 9 135 175 14

Selection guide

To select the correct part, confirm the cylinder bore and rod diameter, the groove dimensions, the operating pressure and temperature, and the medium used. Check rod, housing, height and groove dimensions before ordering. Where a value is not stated above, confirm against drawing before ordering.

Request a quote

Send your part number, size list or drawing with quantity to DJF Seal for a quotation. We supply B2B, wholesale and OEM volumes with export packing.

Leave Your Message


Write your message here and send it to us

Related Products

Leave Your Message

Hit enter to search or ESC to close
No:87001
